Obliczanie siły podnoszenia podnośnika kubełkowego jest kluczowym aspektem dla każdego, kto zajmuje się transportem materiałów, niezależnie od tego, czy jest inżynierem projektującym nowy system, operatorem chcącym zoptymalizować wydajność, czy też właścicielem firmy rozważającym zakup. Jako dostawca podnośników kubełkowych spotkałem wielu klientów z pytaniami na ten temat. W tym poście na blogu poprowadzę Cię przez proces obliczania siły podnoszenia windy kubełkowej, dostarczając wiedzy i narzędzi umożliwiających podejmowanie świadomych decyzji.
Zrozumienie podstaw windy kubełkowej
Przed przystąpieniem do obliczeń konieczne jest zrozumienie podstawowych elementów i działania podnośnika kubełkowego. Winda kubełkowa składa się z szeregu wiader przymocowanych do paska lub łańcucha, które poruszają się pionowo lub pod kątem. Łyżki zbierają materiał z punktu podawania na dole i przenoszą go do punktu rozładunku na górze. Siła podnoszenia wymagana dla podnośnika kubełkowego zależy od kilku czynników, w tym ciężaru podnoszonego materiału, prędkości podnośnika, wysokości podnośnika i wydajności systemu.
Czynniki wpływające na siłę podnoszenia
Waga materiału
Ciężar podnoszonego materiału jest jednym z głównych czynników wpływających na siłę podnoszenia. Aby obliczyć wagę materiału, musisz znać gęstość materiału i objętość wiader. Gęstość materiału można zazwyczaj znaleźć w tabelach referencyjnych lub uzyskać od dostawcy materiału. Objętość wiader zależy od ich wielkości i kształtu.
Wzór na obliczenie masy materiału w każdym wiadrze to:
[ W = \rho \times V \times g ]
gdzie ( W ) to masa materiału w Newtonach, ( \rho ) to gęstość materiału w kilogramach na metr sześcienny (( kg/m^3 )), ( V ) to objętość wiadra w metrach sześciennych (( m^3 )), a ( g ) to przyspieszenie ziemskie (( 9,81 m/s^2 )).
Szybkość windy
Prędkość windy wpływa również na siłę podnoszenia. Szybsza winda wymaga większej siły, aby przyspieszyć materiał i pokonać bezwładność. Prędkość windy jest zwykle mierzona w metrach na sekundę ((m/s)). Aby obliczyć siłę potrzebną do przyspieszenia materiału, możesz skorzystać z drugiej zasady dynamiki Newtona:
[ F = m \razy a ]
gdzie (F) to siła w Newtonach, (m) to masa materiału w kilogramach, a (a) to przyspieszenie w metrach na sekundę do kwadratu ((m/s^2)).
Wysokość windy
Wysokość podnośnika jest kolejnym ważnym czynnikiem. Im wyższa wysokość, tym więcej pracy potrzeba do podniesienia materiału wbrew grawitacji. Pracę wykonaną przy podnoszeniu materiału oblicza się ze wzoru:
[ W = F \times d ]
gdzie ( W ) to praca w dżulach, ( F ) to siła w Newtonach, a ( d ) to odległość (wysokość siły nośnej) w metrach.
Wydajność systemu
Wydajność systemu podnośnika kubełkowego uwzględnia takie czynniki, jak tarcie, straty mechaniczne i moc wymaganą do napędzania systemu. Wydajność jest zwykle wyrażana w procentach. Wyższa wydajność oznacza, że marnuje się mniej energii, a większa część mocy wejściowej jest wykorzystywana do podnoszenia materiału.
Obliczanie siły podnoszenia
Aby obliczyć całkowitą siłę podnoszenia wymaganą dla podnośnika kubełkowego, należy wziąć pod uwagę wszystkie wymienione powyżej czynniki. Poniższe kroki opisują ogólny proces:
- Określ masę materiału w każdym wiadrze: Użyj wzoru ( W = \rho \times V \times g ), aby obliczyć masę materiału w każdym wiadrze.
- Oblicz liczbę wiader w windzie: Zależy to od odstępu pomiędzy kubłami i długości podnośnika.
- Wyznacz siłę potrzebną do przyspieszenia materiału: Skorzystaj z drugiej zasady Newtona ( F = m \times a ), aby obliczyć siłę wymaganą do przyspieszenia materiału.
- Oblicz pracę wykonaną podczas podnoszenia materiału: Użyj wzoru ( W = F \times d ), aby obliczyć pracę wykonaną podczas podnoszenia materiału wbrew grawitacji.
- Uwzględnij wydajność systemu: Podziel całkowitą pracę przez wydajność systemu, aby uwzględnić straty.
Całkowitą siłę podnoszenia ( F_{total} ) można obliczyć za pomocą następującego wzoru:
[ F_{suma} = \frac{(W_{suma} + F_{przyspieszenie}) \times d}{\eta} ]
gdzie ( W_{total} ) to całkowity ciężar materiału we wszystkich kubłach, ( F_{acceleration} ) to siła potrzebna do przyspieszenia materiału, ( d ) to wysokość podnoszenia oraz ( \eta ) to wydajność systemu.
Przykładowe obliczenia
Rozważmy przykład ilustrujący proces obliczeń. Załóżmy, że mamy windę kubełkową o następujących specyfikacjach:
- Gęstość materiału (( \rho )): ( 1200 kg/m^3 )
- Objętość każdego wiadra (( V )): ( 0,05 m^3 )
- Liczba wiader (( n )): 20
- Prędkość windy (( v )): ( 1 m/s )
- Wysokość wyciągu (( d )): ( 10 m )
- Sprawność układu (( \eta )): 80% (lub 0,8)
Najpierw oblicz masę materiału w każdym wiadrze:
[ W = \rho \times V \times g = 1200 kg/m^3 \times 0,05 m^3 \times 9,81 m/s^2 = 588,6 N ]
Całkowita masa materiału we wszystkich wiadrach wynosi:
[ W_{całkowita} = n \times W = 20 \times 588,6 N = 11772 N ]
Zakładając, że winda rusza z miejsca spoczynku i osiąga prędkość ( 1 m/s ) w ( 1 s ), przyspieszenie ( a = \frac{v - u}{t} = \frac{1 m/s - 0 m/s}{1 s} = 1 m/s^2). Masa materiału we wszystkich kubłach wynosi ( m = \frac{W_{total}}{g} = \frac{11772 N}{9,81 m/s^2} = 1200 kg ). Siła potrzebna do przyspieszenia materiału wynosi:
[ F_{przyspieszenie} = m \times a = 1200 kg \times 1 m/s^2 = 1200 N ]
Praca wykonana podczas podnoszenia materiału wbrew grawitacji wynosi:
[ W_{grawitacja} = W_{całkowita} \times d = 11772 N \times 10 m = 117720 J ]
Całkowita praca łącznie z przyspieszeniem wynosi:
[ W_{całkowita_praca} = (W_{całkowita} + F_{przyspieszenie}) \times d = (11772 N + 1200 N) \times 10 m = 129720 J ]
Ostatecznie całkowita siła podnoszenia wynosi:
[ F_{total} = \frac{W_{total_work}}{\eta} = \frac{129720 J}{0,8} = 162150 N ]
Znaczenie dokładnych obliczeń
Dokładne obliczenie siły podnoszenia podnośnika kubełkowego jest kluczowe z kilku powodów. Po pierwsze, zapewnia, że winda jest odpowiednio zwymiarowana i zasilana. Niewymiarowy podnośnik może nie być w stanie podnieść wymaganej ilości materiału, co prowadzi do zmniejszenia produktywności i potencjalnych awarii. Z drugiej strony, zakup i obsługa zbyt dużej windy może być kosztowna, powodując marnowanie energii i zasobów.
Po drugie, dokładne obliczenia pomagają w doborze odpowiednich komponentów do windy, takich jak pasek lub łańcuch, silnik napędowy i skrzynia biegów. Używanie komponentów, które nie są przystosowane do wymaganej siły podnoszenia, może spowodować przedwczesne zużycie i awarię, zwiększając koszty konserwacji i przestoje.
Nasze rozwiązania w zakresie podnośników kubełkowych

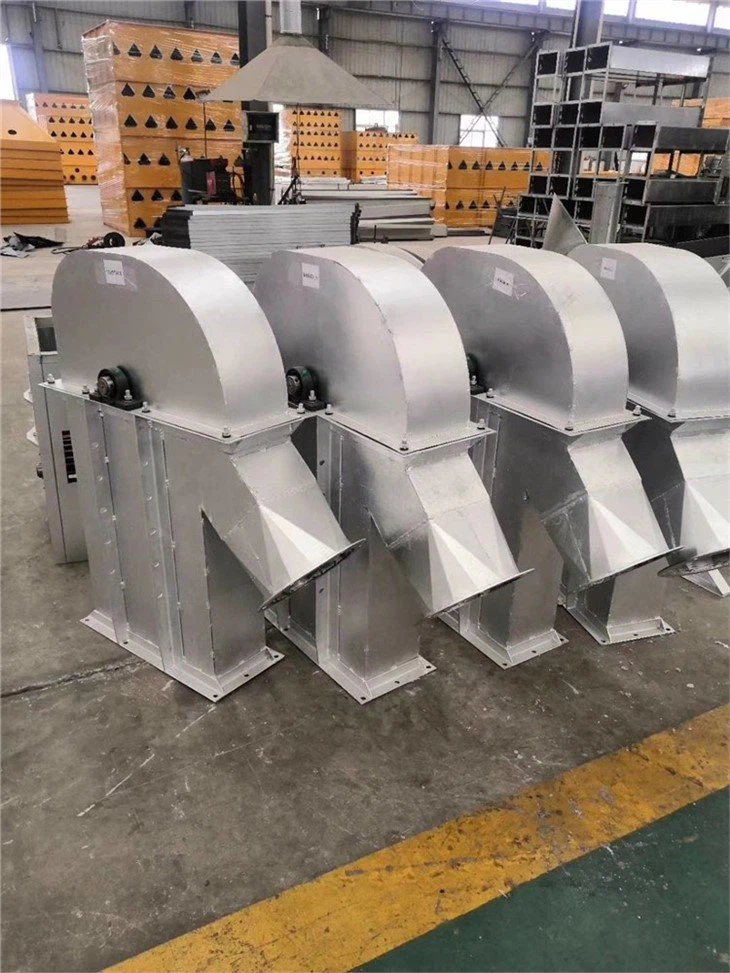

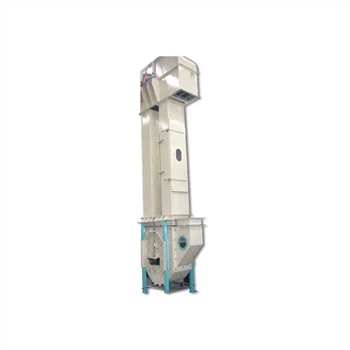

Jako dostawca podnośników kubełkowych oferujemy szeroką gamę wysokiej jakości podnośników kubełkowych, które zaspokoją Twoje specyficzne potrzeby. NaszWinda kubełkowa na mąkęzostał zaprojektowany specjalnie do przenoszenia mąki i innych drobnych proszków, a jego funkcje obejmują ochronę przed kurzem i delikatne obchodzenie się, aby zapobiec degradacji produktu. NaszWinda kubełkowa TDTGto wszechstronna opcja odpowiednia do różnych materiałów, w tym ziaren, nasion i pelletów.
Rozumiemy, że każda aplikacja jest wyjątkowa i staramy się dostarczać rozwiązania dostosowane do indywidualnych potrzeb. Nasz zespół doświadczonych inżynierów może pomóc w obliczeniu siły podnoszenia i wyborze odpowiedniego podnośnika kubełkowego dla Twojego projektu. Niezależnie od tego, czy potrzebujesz małej windy dla lokalnej firmy, czy dużego systemu dla obiektu przemysłowego, mamy wiedzę i zasoby, które możemy Ci dostarczyć.
Skontaktuj się z nami w sprawie zakupu i konsultacji
Jeśli szukasz windy kubełkowej lub potrzebujesz dalszej pomocy w obliczeniu siły podnoszenia, zachęcamy do skontaktowania się z nami. Nasz zespół sprzedaży jest gotowy odpowiedzieć na Twoje pytania, dostarczyć szczegółowe informacje o produkcie i omówić Twoje specyficzne wymagania. Możemy również zaoferować konsultacje na miejscu, aby upewnić się, że otrzymasz najlepsze rozwiązanie dla swoich potrzeb w zakresie transportu materiałów.
