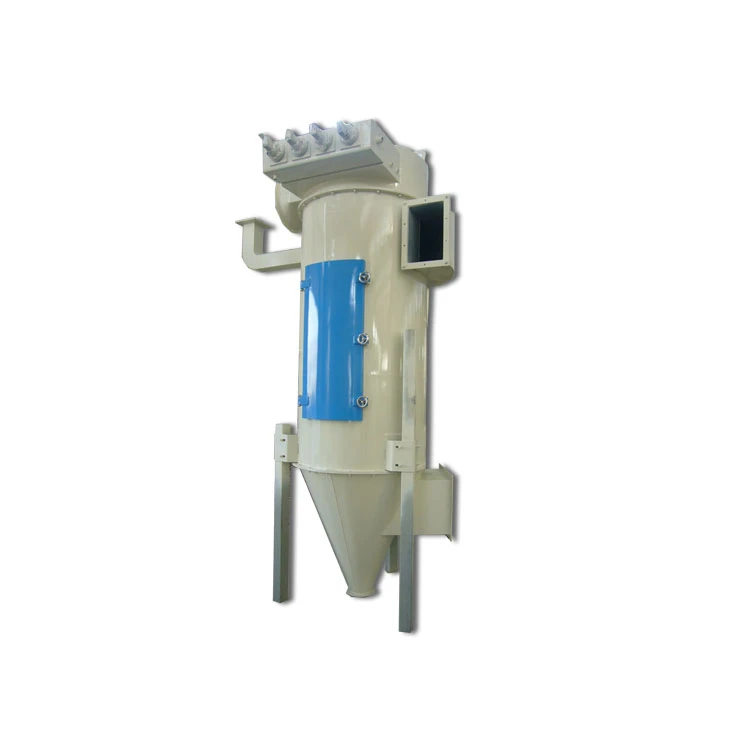

Odpylacz TBLMY

System odpylania

TBLMY Odpylacz wysokociśnieniowy z filtrem strumieniowym

Cechy: Z płaskimi kopertami filtrującymi, zwartą konstrukcją i niewielkimi wymiarami.

Zastosowanie: Odpylanie na urządzeniach transportujących.

Robocze ciśnienie powietrza: 0.2-0.4 MPa

Obszar filtrowania (opcjonalnie): 5,6m²², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Zastosowanie i adaptacyjność

TBLMy Jet Filter Dust Collector należy do workowego, impulsowego odpylacza z odwróconym strumieniem powietrza o niskim ciśnieniu, charakteryzującego się niezawodną wydajnością, wysoką wydajnością odpylania, niskim stężeniem wylotu, łatwą obsługą i konserwacją. Ma zastosowanie do kontroli zapylenia w przemyśle przetwórstwa zbóż i pasz, maszyn, metalurgii, materiałów budowlanych i cementu oraz do oczyszczania lub recyklingu pyłu i filtrowania w transporcie pneumatycznym lub zbieraniu kanałów aspiracyjnych.

Cechy

Ten produkt jest wyposażony w odpylacz cyklonowy. Powietrze zawierające pył wchodzi do skrzynki stycznie i jest oddzielane przez obracanie; pył o dużych rozmiarach jest najpierw osadzany, pył o małych rozmiarach jest filtrowany przez tuleję filtracyjną, aby poprawić żywotność tulei;

Mechanizm szybkiego montażu i demontażu wykonany w opatentowanej technologii rękawa tkaninowego ma zastosowanie w celu poprawy środowiska pracy i wydajności pracy;

Zawór elektromagnetyczny typu TDFD jest przystosowany do łatwego montażu i demontażu, dzięki czemu jeden zawór elektromagnetyczny rozpyla kilka tulei jednocześnie;

Przyrząd do kontroli impulsów typu TKZM jest przystosowany do regulacji wieloobwodowej z dobrą regulacją, dokładnością i stabilną wydajnością.

Istnieją stożkowe i płaskie dno odprowadzające pył, aby zoptymalizować mechanizm odprowadzania pyłu z płaskim dnem.

Napięcie wejściowe elektrozaworu: DC 24 V, prąd: 0,8 A-1A , środowisko pracy: -10 stopień -50 stopień , wilgotność względna mniejsza lub równa do 85 procent, media robocze: czyste powietrze, ciśnienie robocze źródła powietrza: 0,5 MPa -0,7Mpa.

Napięcie robocze śluzy powinno wynosić AC 380 (1±5 procent) V, a materiał nie może być mieszany z zanieczyszczeniami włóknistymi i dużymi ciałami stałymi.

Ciśnienie źródła powietrza do usuwania pyłu powinno wynosić {{0},5 MPa-0,7 MPa, w przypadku zastosowania specjalnego ciśnienie może być niższe niż 0,5 MPa;

Odporność odpylacza: P＜1,2Kpa;

Sprawność odpylacza: η Większa lub równa 99,5% ;

Prędkość powietrza filtrującego: mniejsza lub równa 4 (m/min);

Specyfikacja rękawa filtrującego: 140×1600, Φ140×2000, Φ140×2400 (mm)

Zasada działania i cechy głównych elementów

Górne pudełko

Górna skrzynia jest elementem do zbierania przefiltrowanego czystego powietrza, uzupełniona wylotem powietrza na górze i zawiera w sobie urządzenie do wytwarzania strumienia powietrza. Podczas otwierania górnej pokrywy górnej skrzynki można sprawdzić i wymienić urządzenie nadmuchowe (zwykle jest to niepotrzebne).

Środkowe pudełko

Skrzynka środkowa jest komponentem do filtrowania napływającego powietrza zawierającego kurz, a także do osadzania dużych cząstek pyłu; góra jest połączona z górną skrzynką, dolna jest połączona z dolną skrzynką i znajduje się w niej urządzenie z tuleją filtrującą. Na skrzynce znajdują się drzwi inspekcyjne, które można otworzyć w celu sprawdzenia i wymiany tulei filtrującej.

Dolna skrzynia (płaskie dno —— dolna skrzynia, stożkowe dno — — bunkier)

Dolna skrzynka jest elementem do odprowadzania pyłu i wyposażona w urządzenie do odprowadzania pyłu. W dolnej części znajduje się wylot kurzu, który jest połączony ze śluzą powietrzną. Z boku dolnej skrzyni znajduje się właz, który służy do kontroli urządzenia odpylającego i dolewania oleju smarującego podczas jego otwierania. Pył jest odprowadzany przez stożkowy bunkier za pomocą grawitacji pyłu, dzięki czemu pył ​​może być zbierany wzdłuż stożkowej powierzchni i odprowadzany.

parametry techniczne
